Сервисная геофизическая компания ООО «Тензор-М» специализируется на методах частотных зондирований:
Аудиомагнитотеллурические (АМТ) зондирования, радиомагнитотеллурические (RMT) зондирования, частотные зондирования с контролируемыми источниками (ЧЭМЗ, CSEM, CSAMT, CSRMT), а также на методах каротажа магнитной восприимчивости (КМВ) и индукционного каротажа (ИК). Компания ООО «Тензор-М» осуществляет сервисные полевые работы и продажу специализированного геофизического оборудования.
Аудиомагнитотеллурические (АМТ) зондирования, радиомагнитотеллурические (RMT) зондирования, частотные зондирования с контролируемыми источниками (ЧЭМЗ, CSEM, CSAMT, CSRMT), а также на методах каротажа магнитной восприимчивости (КМВ) и индукционного каротажа (ИК). Компания ООО «Тензор-М» осуществляет сервисные полевые работы и продажу специализированного геофизического оборудования.
ПОЛЕВЫЕ РАБОТЫ
Мы выполняем полевые геофизические исследования методами аудиомагнитотеллурических зондирований (АМТ), радиомагнитотеллурических зондирований (RMT) в том числе с контролируемым источником: генератором переменного тока (ЧЭМЗ), CSEM, CSAMT, CSRMT), аэро вариант метода РМТ-К (на БПЛА).
ПРОДАЖА ОБОРУДОВАНИЯ
Мы поставляем геофизические оборудование для методов RMT в различных вариантах: пешеходный пассивный вариант (RMT-F), вариант с контролируемым источником (CSRMT), автомобильный вариант (RMT-M), вариант для размещения на дроне (аэро РМТ-К), Very Low Frequency (VLF). Также мы поставляем оборудование для метода КМВ: модификации для изучения слабомагнитных осадочных пород, средне магнитных пород и сильно магнитных пород, в том числе для магнитного опробования железных руд и метода ИК в рудных скважинах малого диаметра.
ОБРАБОТКА И ИНВЕРСИЯ ДАННЫХ
Мы выполняем обработку исходных временных рядов данных MT, AMT, RMT, CSEM, CSAMT, CSRMT в форматах практически любых регистраторов. Обработка выполняется в том числе с учетом удаленной базовой точки. Результаты обработки передаются заказчику в любом заранее согласованном формате. Кроме обработки данных, мы выполняем также 1D, 2D и 3D инверсию данных.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Мы разрабатываем и поставляем специализированное программное обеспечение для электромагнитных методов геофизики

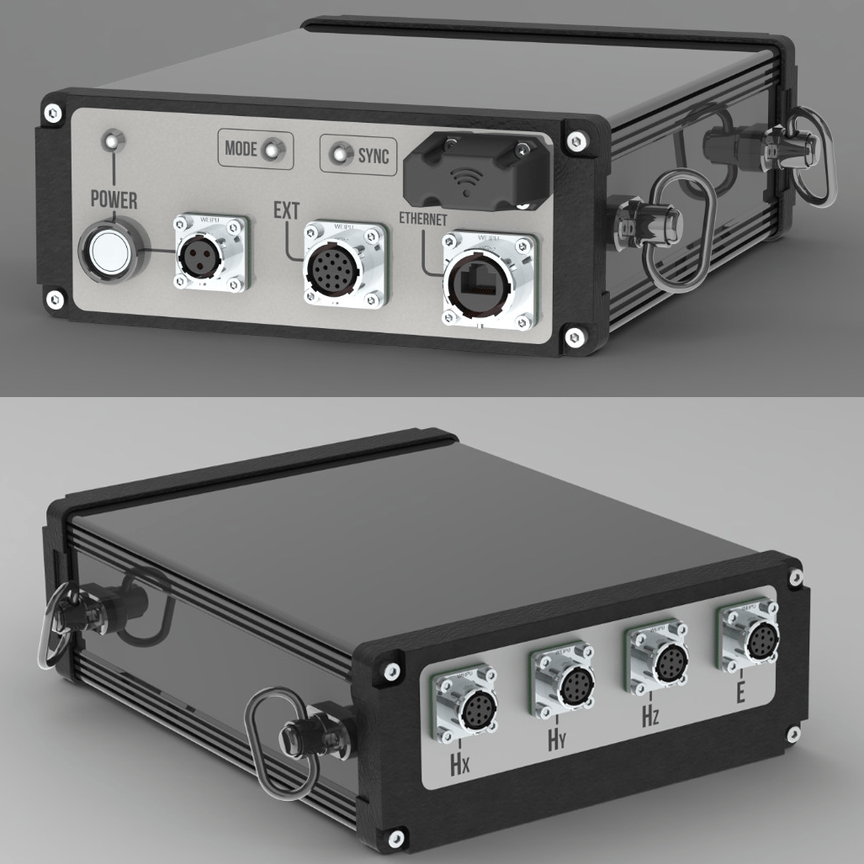

Аппаратурный комплекс RMT-F
Аппаратурный комплекс RMT-F
Современный цифровой комплекс для электромагнитных зондирований: RMT, CSRMT.
5 каналов. Емкостные (незаземленные) электрические антенны. Три магнитные антенны 0.5-1000 кГц или 0.02-100 кГц. Разрешение 24 бита, частота дискретизации до 1248 кГц и 16 бит с частотой дискретизации 2 МГц. Высокая производительность. Управление по Ethernet, Wi-Fi и Bluetooth.

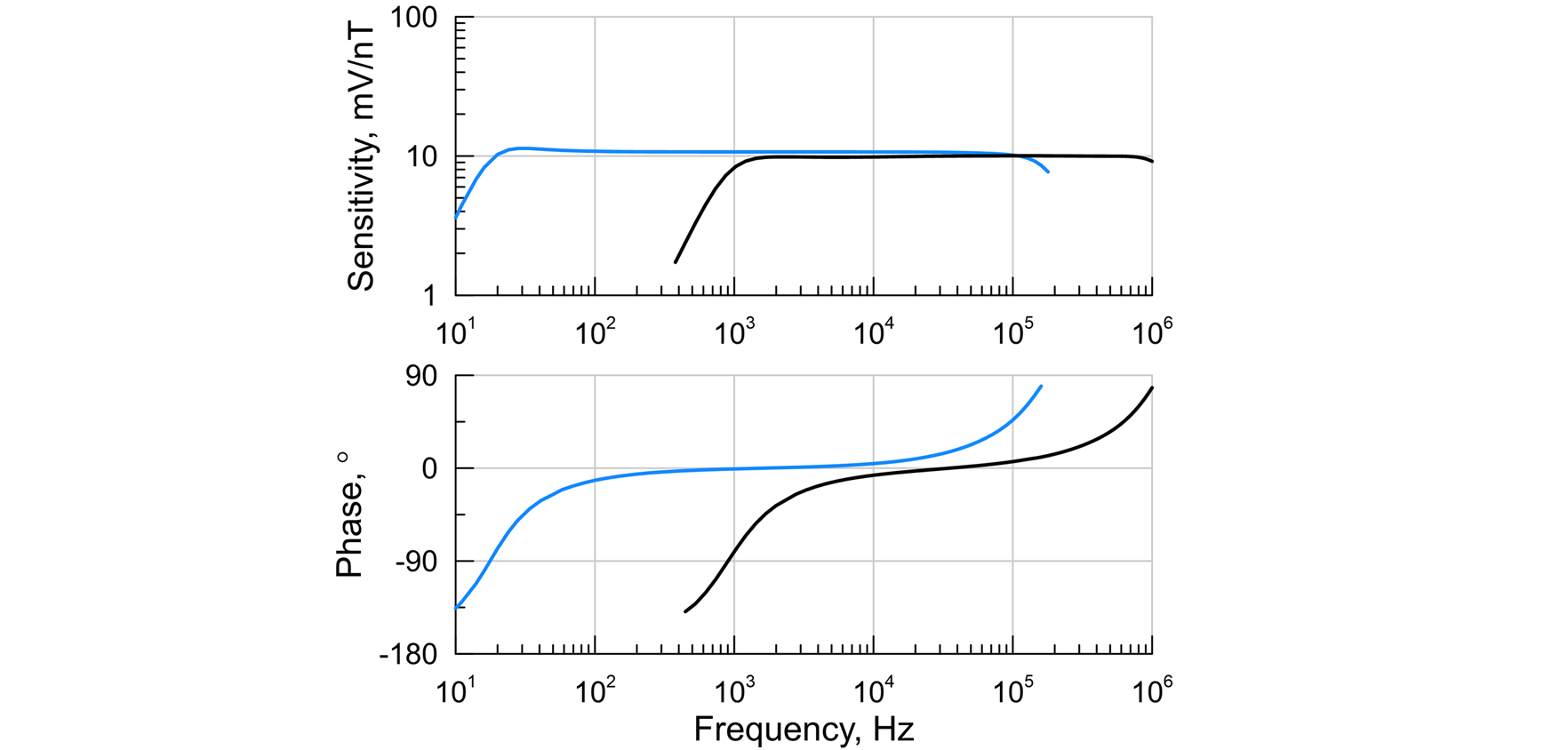

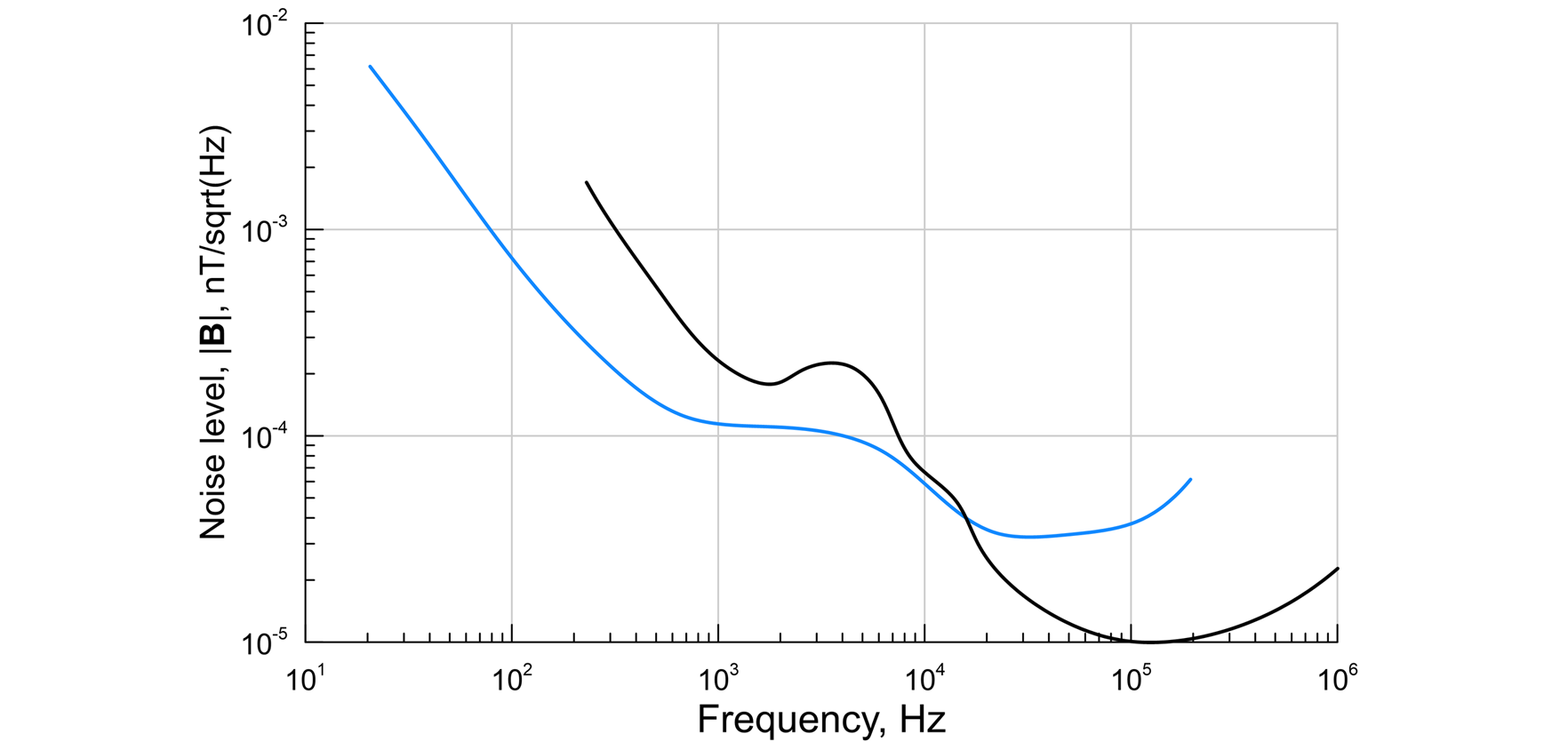

Различные варианты магнитных антенн для RMT и CSRМТ / CSAMT
Высокочастотные (0.5-1000 кГц)
1
Высокочастотные (0.5-1000 кГц)
Масса 300 гр с проводом. Длина 230 мм, диаметр 38 мм. Чувствительность 10 мВ/нТл на плоском участке АЧХ.
Низкочастотные (0.02-100 кГц)
2
Низкочастотные (0.02-100 кГц)
Масса 330 гр с проводом. Длина 230 мм, диаметр 38 мм. Чувствительность 10 мВ/нТл на плоском участке АЧХ.
Аппаратурный комплекс АКФ-5
Аппаратурный комплекс АКФ-5
Современный цифровой комплекс для АМТ зондирований.
5 каналов. Три магнитные антенны 0.1-10000 Гц для измерения вариаций естественного поля Земли или три компактные антенны 0.02-100 кГц для работы с контролируемым источником. Разрешение 24 бита, частота дискретизации до 312 кГц. Высокая производительность. Управление по Ethernet, Wi-Fi и Bluetooth.

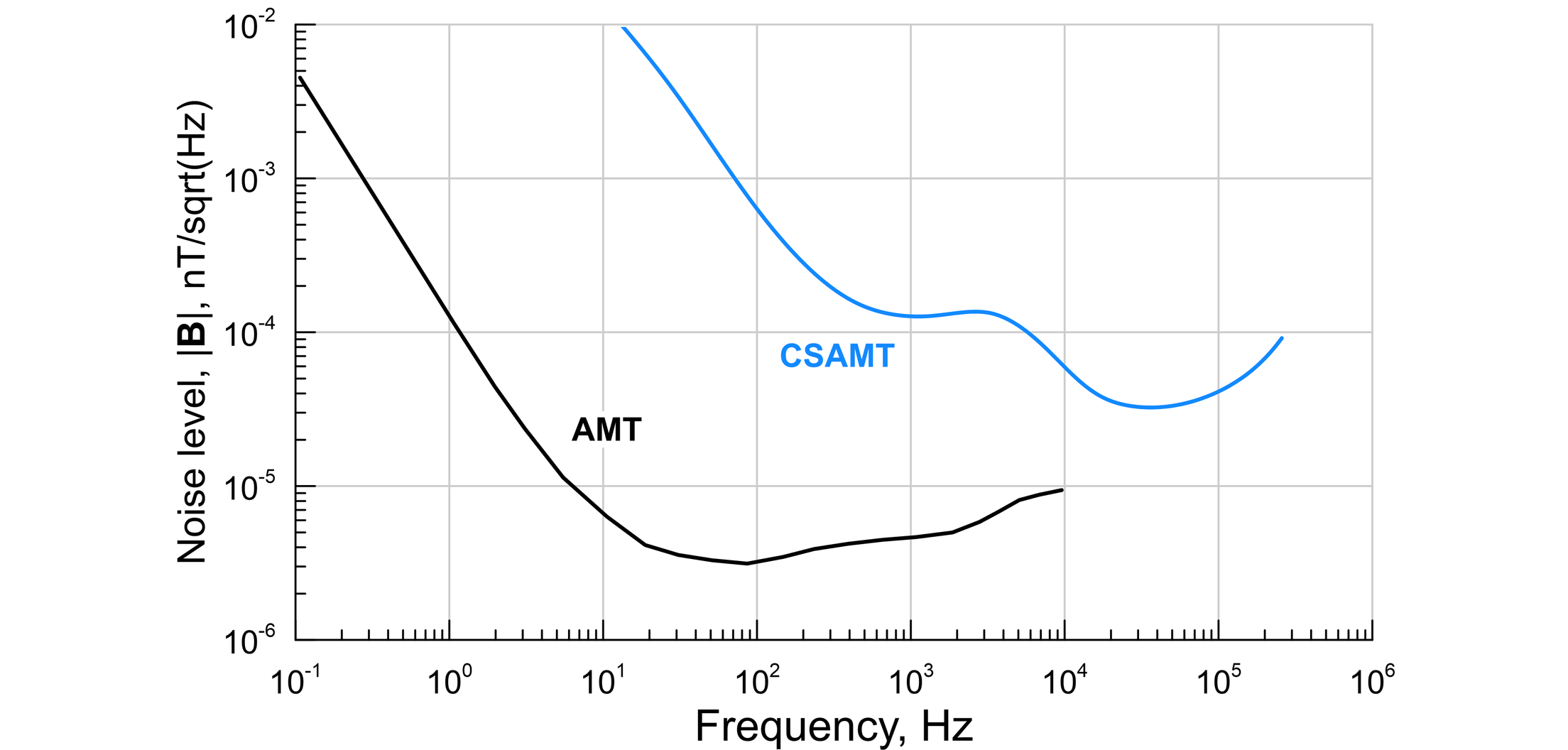

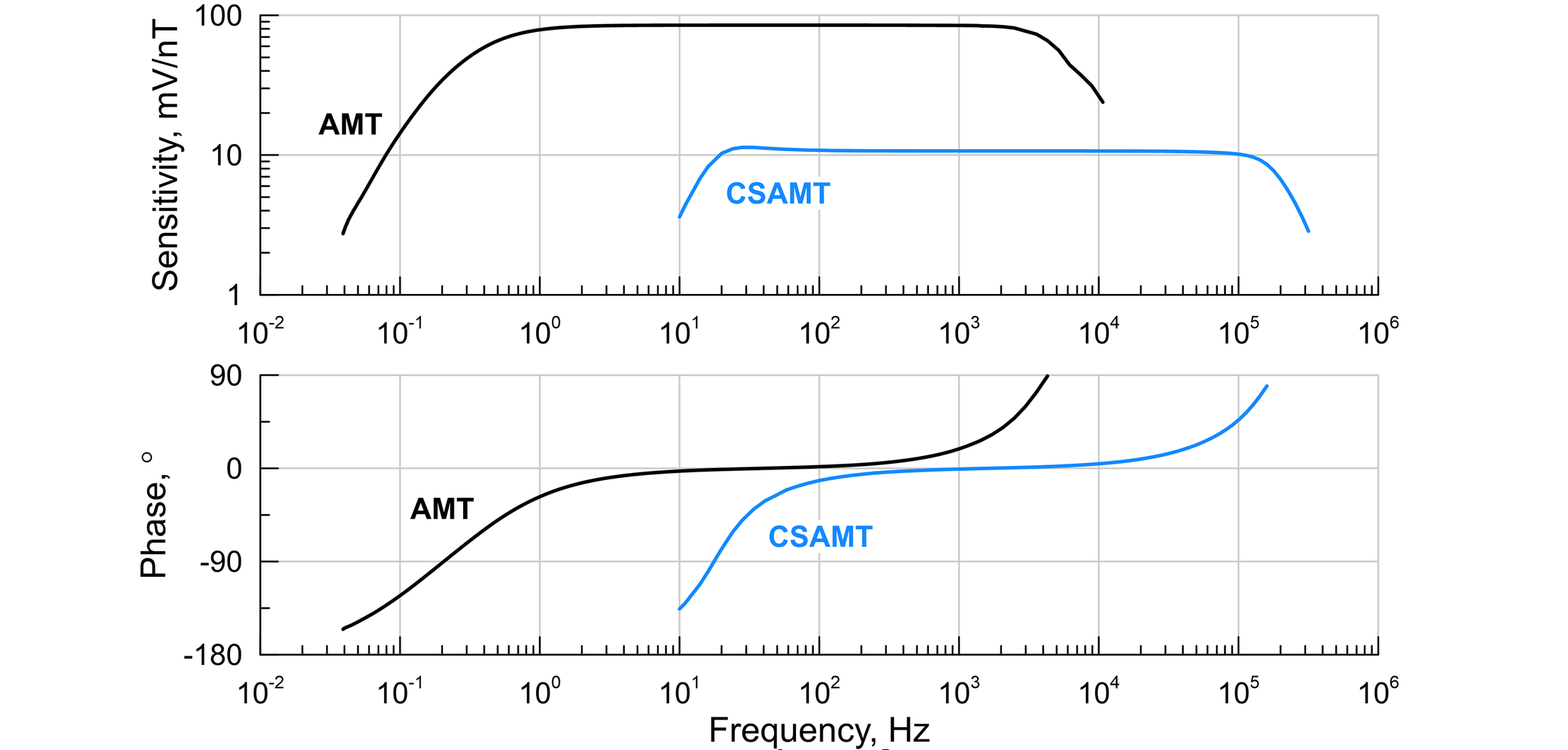

Различные варианты магнитных антенн для AMT и CSAМТ
AMT (0.1-10 000 Гц)
1
AMT (0.1-10 000 Гц)
Масса 5 кг с проводом. Длина 1100 мм, диаметр 70 мм. Чувствительность 80 мВ/нТл на плоском участке АЧХ.
CSAMT (0.02-100 кГц)
2
CSAMT (0.02-100 кГц)
Масса 330 гр с проводом. Длина 230 мм, диаметр 38 мм. Чувствительность 10 мВ/нТл на плоском участке АЧХ.

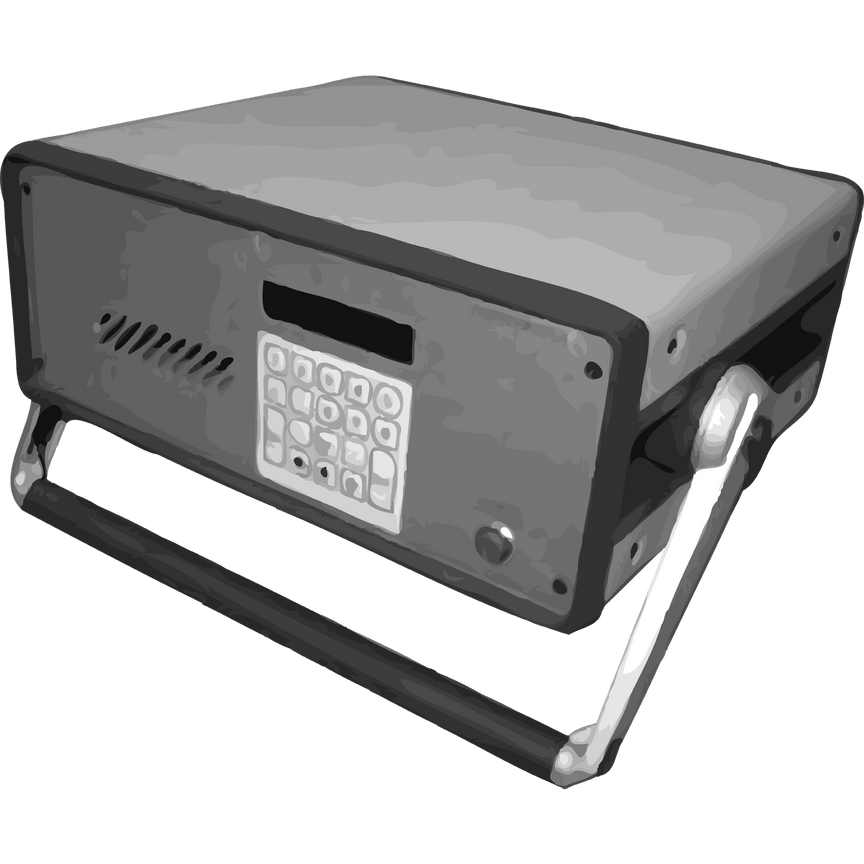

Генератор GTS-1
Генератор GTS-1
Электроразведочный генератор периодического сигнала широкого назначения
Применяется в частотных электромагнитных зондированиях. Частота выходного тока 0.1 Гц - 1 МГц. Сила выходного тока 0.1-7.5 А. Выходное напряжение до 300 В. Выходная мощность до 0.9 кВт. Управление по Ethernet, работа по расписанию (свип-подобный сигнал). Два выхода на нагрузку с программируемым переключением для тензорных измерений.
Технология автомобильного RMT
Благодаря высоким частотам измеряемых сигналов радиостанций съемку методом RMT возможно реализовать в движении. Это достигается в том числе за счет применения особой конструкции несимметричной емкостной приемной электрической антенны. Буксируемая система измерений может быть смонтирована практически на любое транспортное средство. Скорость съемки в среднем составляет 25-30 км/ч при детальности около 10-20 м между точками зондирования.
Вариант реализации мобильного RMT
на Suzuki Swift

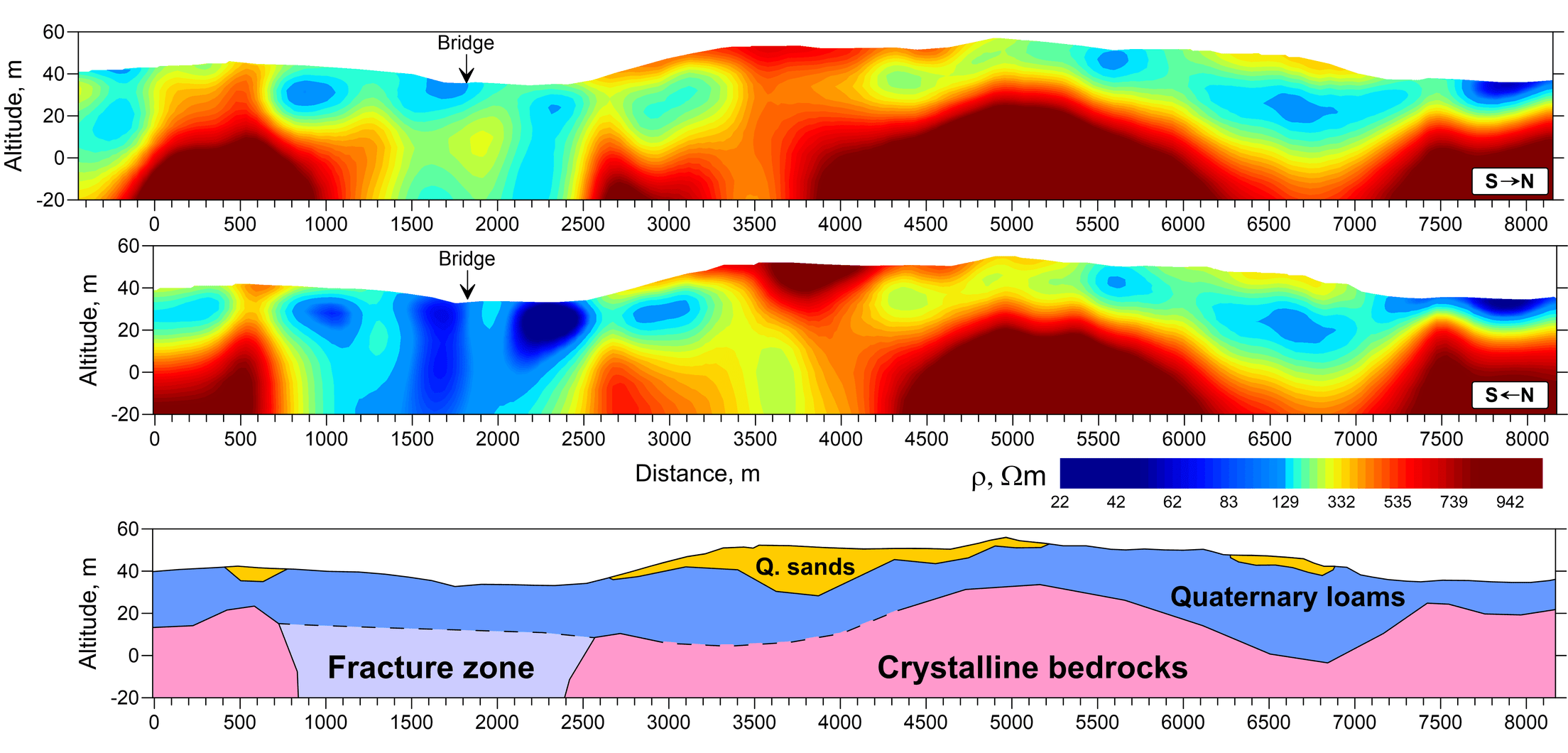

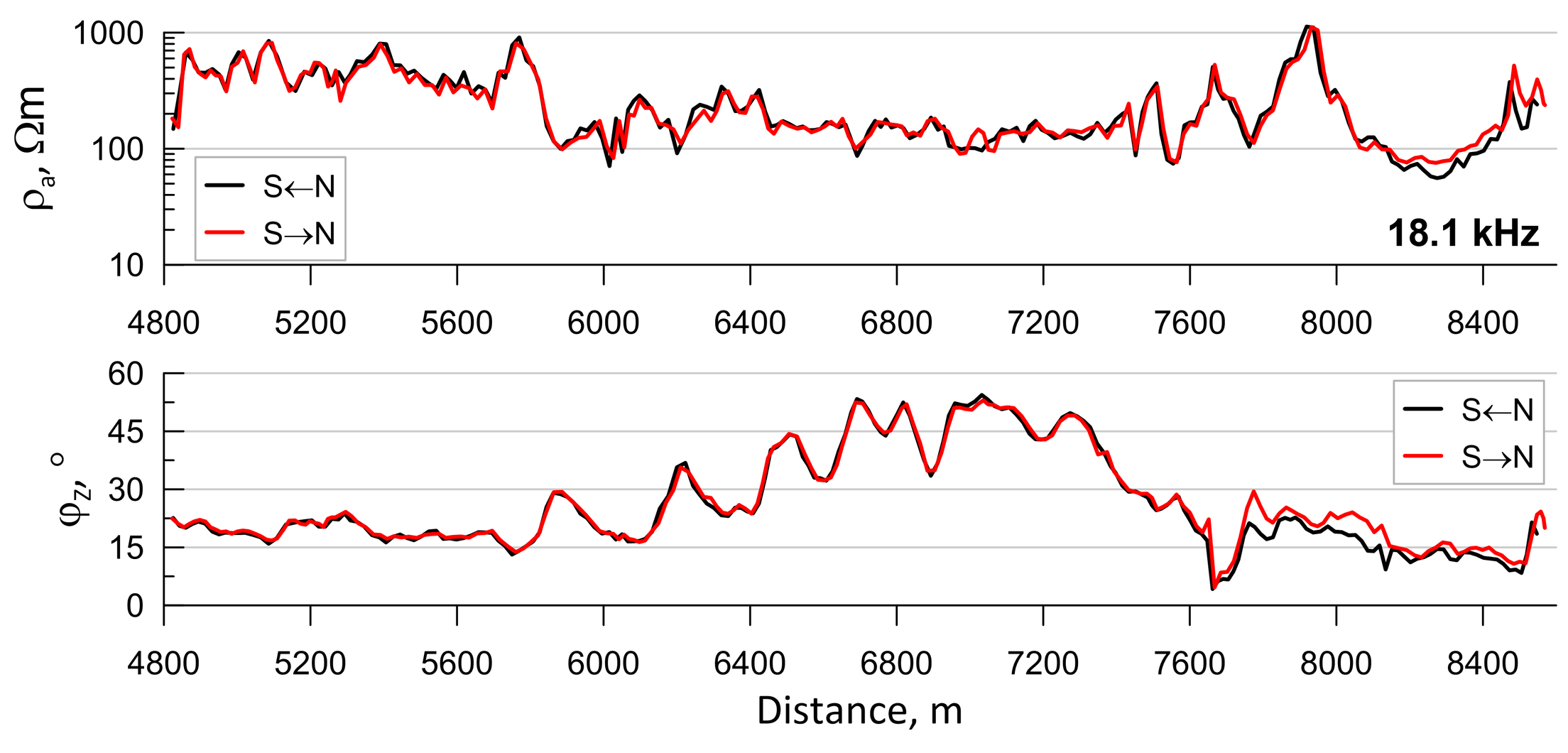

Пример результатов мобильного RMT
Пример показывает сравнение графиков кажущегося сопротивления и фазы импеданса на частоте 18.1 кГц при прямом и обратном направлении движения вдоль одного и того же профиля, а так же сравнение результатов 2D инверсии набора таких же данных на четырех частотах (16.4, 18.1, 23.4, 66.6 кГц)
Технология аэро CSEM
Наша аппаратура позволяет реализовать измерения в воздухе с борта беспилотного аппарата. В этом случае измеряются три компоненты магнитного поля взаимно перпендикулярными датчиками. Так же выполняется непрерывная регистрация координат и углов ориентации подвесной системы. Легкость и компактность регистрирующей аппаратуры позволяет проводить полеты продолжительностью около одного часа.

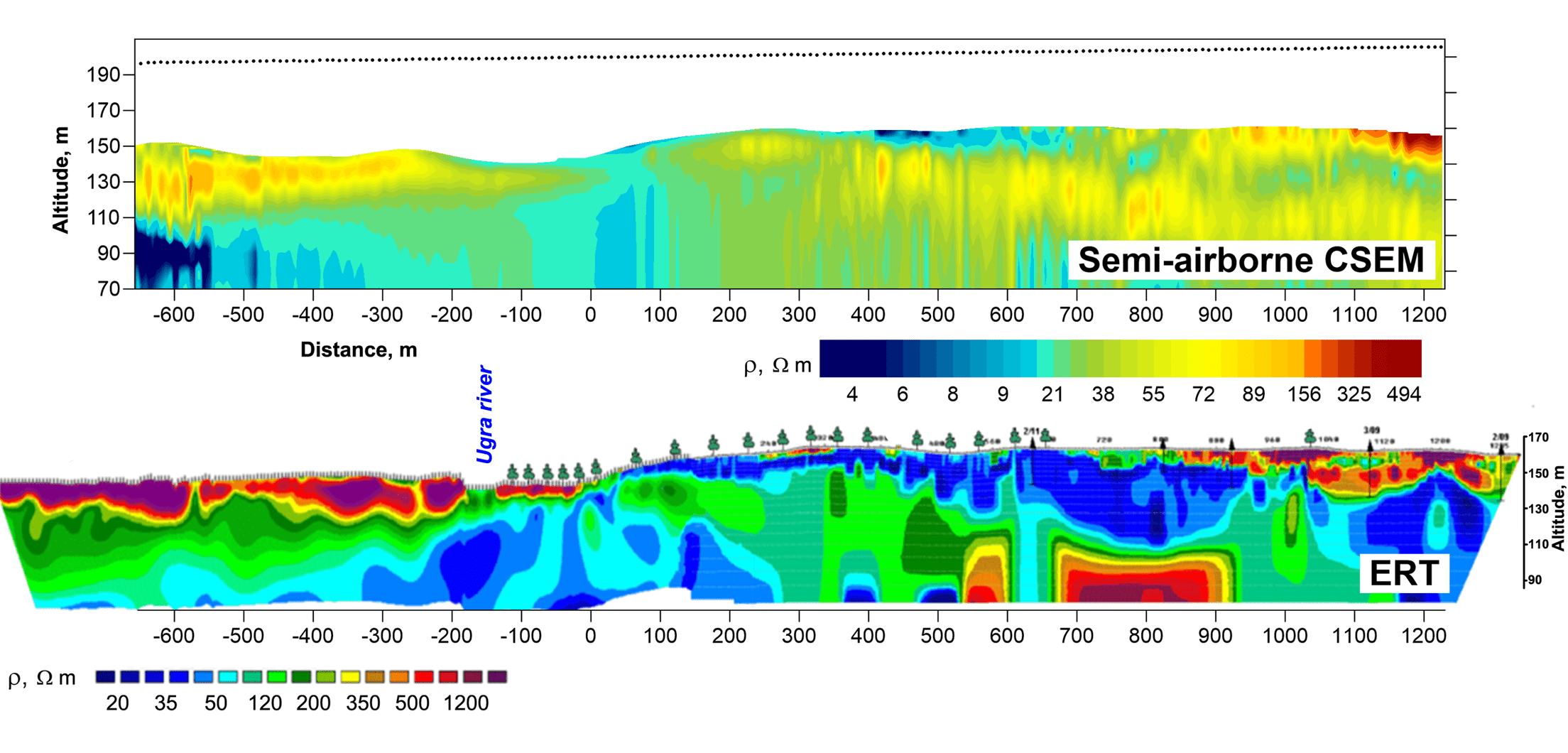

Пример результатов аэро CSEM
Пример показывает сравнение результатов 2D инверсии данных электротомографии и результатов 1D инверсии данных аэро CSEM. В случае аэро CSEM источник в виде заземленного провода располагался на земле и был неподвижен, измерения проводились в движении с борта беспилотного летательного аппарата. Данные аэро варианта метода CSEM позволяют выделять как приповерхностные песчаные тела, так и достаточно подробно картировать общую геоэлектрическую обстановку.
Результаты применения аэро варианта метода РМТ-К вблизи озера Байка.
Измерения на площади 38 Га в течение трех часов. Одна питающая линия. Диапазон частот 1-50 кГц. Высота полета 40 м. Глубина исследования до 200 м.
